正确地使用产品能够获得更佳的产品体验。





检查底座的刚性、安装面的平面度、轴的尺寸公差等是否合格。




安装轴公差推荐表



轴承
HC,SA系列
轴推荐公差(h6)
mm
inμmin
>>maxminmaxmin
10187/1611/160-110-0.0004
18303/41-1/80-130-0.0005
30
501-3/161-15/160
-160-0.0006
50802
3-1/80
-190-0.0007
80120
3-3/164-11/160-22
0
-0.0009
1201804-3/47-1/160
-250
-0.0010

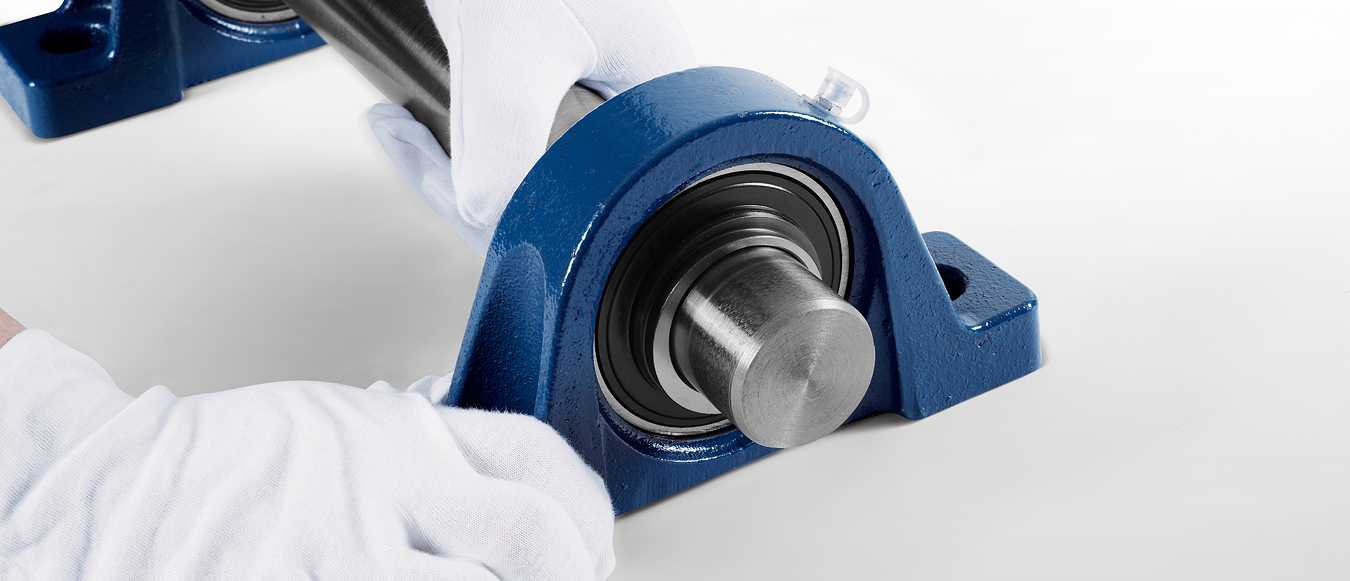

将带座轴承插入轴上,置于所定位置。




用扭矩扳手按规定的锁紧扭矩将轴承座的安装螺栓拧紧。




轴承座安装螺栓锁紧扭矩推荐表

螺栓公称型号锁紧扭矩(±10%)
mm

in

N.m

lbf.in

lbf.ft
M6

1/4

4.0

33

3
M8

5/16

8.0

71

6
M10

3/8

17

151

13
M12

7/16

29

257

21
M14

1/2

47

416

35
M16

5/8

73

646

54
M18

-

107

947

79
M20

3/4

145

1280

107
M22

7/8

200

1770

148
M27

1

372

3290

275

M30

1-1/8

500

4430

369
M33

1-1/4

690

6110

509
M36

1-3/8

880

7790

649

备注:适用于P,F,FS,FL,FC,FT,FA,FB,LF,FD轴承座




将偏心套的偏心部位嵌入到轴承内圈偏心台。






沿轴的旋转方向转动偏心套使其与轴承内圈偏心台相啮合,然后用榔头和钉铳沿轴的旋转方向敲击偏心套使其锁紧。

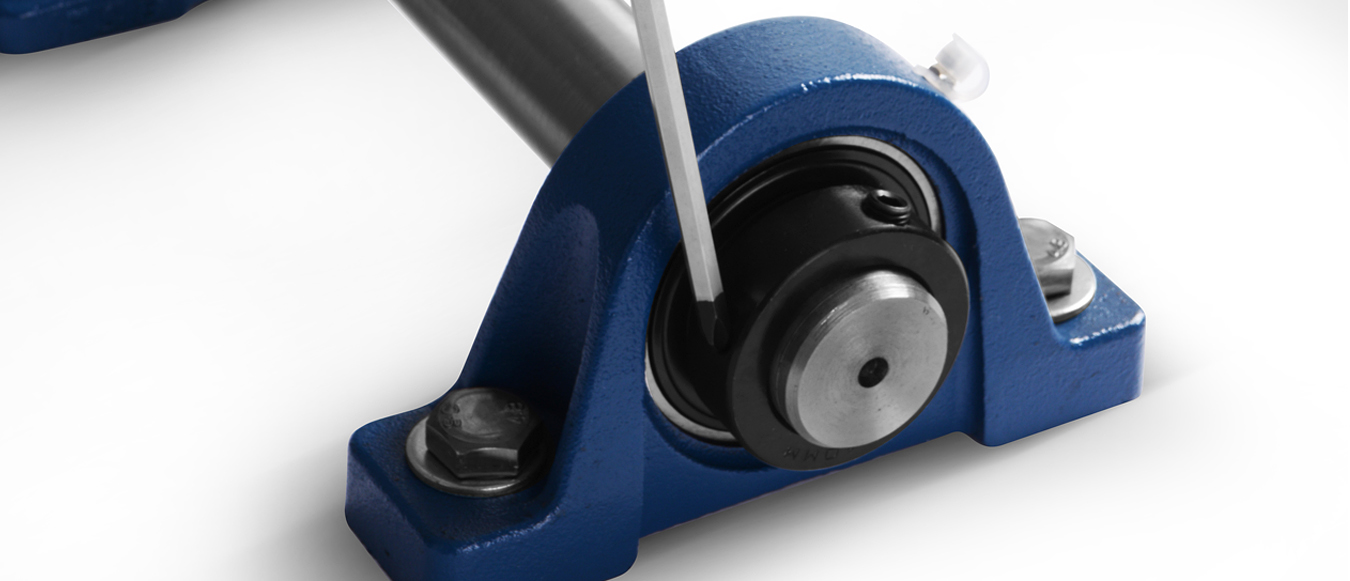

将偏心套上的止动顶丝按规定的锁紧扭矩拧紧。




止动顶丝锁紧扭矩推荐表

顶丝公称型号

锁紧扭矩

适用型号
mm

in

N.m

lbf.in

lbf.ft

HC200

SA200

HC300
M5×0.8

10-32UNF

3.0

27

2.2


M6×1.0

1/4-28UNF

4.0

35

3

203-205201-205
M8×1.0

5/16-24UNF

9

75

6

206

206

305-307
M10×1.25

3/8-24UNF

18

155

13

207-216

207-216

308-312
M12×1.5

7/16-20UNF

28

248

21

211-216

211-212

313-314

M14×1.5

1/2-20UNF

35

310

26


M16×1.5

5/8-18UNF

56

496

41

315-317
M18×1.5

5/8-18UNF

62

549

46


M20×1.5

3/4-16UNF

83

735

61

318-320



用手转动轴,确认轴承的旋转状态是否异常。
